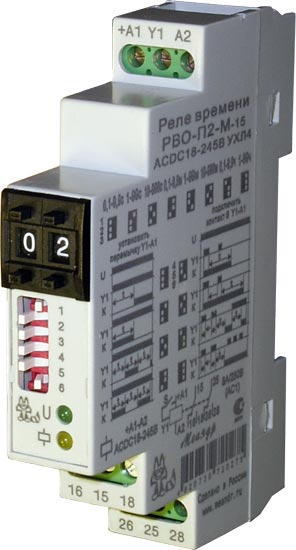

РВО-П2-М-15, РВО-П2-1-15

Назначение и особенности модификации

Многофункциональное реле времени РВО-П2-1-15, РВО-П2-М-15 предназначены для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы. Многофункциональность, универсальность напряжения питания, а также широкий диапазон выдержек времени (от 0,1 с до 99 час) позволяют потребителям значительно сократить номенклатуру используемых реле. Реле имеет широкий диапазон питания 24-245 В и 8 диаграмм работы. Реле также предназначено для контроля частоты или скорости, выполнено в корпусе модульного исполнения для крепления на DIN-рейки 35 мм.

Функционально и конструктивно могут быть использованы для замены реле времени производства фирм:

• Telemecanique;
• Tele реле D6DQ;
• Lovato;
• Finder;
• Moeller;
• Siemens;
• Реле РСВ-21-1;
• Phoenix-Contact и других.

Реле времени отличаются количеством групп контактов:

• РВО-П2-1-15-одна переключающая группа;
• РВО-П2-М-15-две переключаемые группы.

Технические характеристики реле времени

Диаграммы работы (диаграмма выбирается переключателями № 4,5,6)	8 диаграмм работы
Напряжение питания, B	ACDC24-245B
Установка времени	дискретно
Диапазон выдержек времени	0,1 сек -99 час, разбит на 8 поддиапазонов
8 поддиапазонов выдержек времени (поддиапазон времени выбирается переключателями № 1,2,3)	0,1-9,9с 1-99с 10-990с 0,1-9,9м 1-99м 10-990м 0,1-9,9ч 1-99ч
Погрешность отсчета выдержки времени	не более 2%
Длительность импульса запуска (для диаграмм работающих с внешним запуском)	не менее 50 мсек
Максимальное коммутируемое напряжение	400VAC/125VDC
Максимальный коммутируемый ток	8A 250VAC/30VDC
Количество контактов	2 переключающие группы
Схема подключения	подключение питания к клеммам: А1 - А2 ("+" к А1, если DC )
Режим работы	круглосуточный
Габаритные размеры, мм	17,5 х 90 х 66
Масса, кг	0,1
Крепление	рейка DIN
