2W31 Клапан электромагнитный (соленоидный клапан)
Цены на клапана здесь

Соленоидный клапан нормально закрытый прямого действия с диафрагмой
Особенности:
-
Срабатывание при нулевом давлении
-
Высокая частота срабатывания катушки
Технические характеристики:
|
Параметры |
Значение |
|
Рабочая среда |
Вода, горячая вода, воздух, вакуум, масла, алкоголь |
|
Материалы |
Корпус: латунь (Нерж.сталь)
Уплотнения: NBR, EPDM, VITON |
|
Рабочие температуры клапана для уплотнения |
NBR: -10…80ºС
EPDM: -10…120ºС
VITON: -10…120ºС |
|
Рабочее давление |
0,0…0,8 MПa |
|
Присоединение |
Резьбовое 3/8", 1/2", 3/4", 1" |
|
Катушки |
Ду 12-25: S91, 17ВА(AC), 10 Вт(DC), IP65 |
|
Питание |
DC: 12В, 24В
AC: 24В, 110В, 220В |
|
Обозначение |
Ду, мм |
Kv, м³/ч |
Присоединение |
Pmin, МПа |
Pmax, МПа |
|
2W31-12 XXX |
12 |
4,5 |
3/8" |
0,0 |
0,8 |
|
2W31-15 XXX |
15 |
4,5 |
1/2" |
0,0 |
0,8 |
|
2W31-20 XXX |
20 |
9,3 |
3/4" |
0,0 |
0,8 |
|
2W31-25 XXX |
25 |
12 |
1" |
0,0 |
0,8 |
Расшифровка обозначения на примере клапана 2W31-50 XYZ
2W - модель клапана
31 - тип клапана (если в конце 1 - нормально закрытый, если 2 - нормально открытый)
50 - Ду, мм. (диаметр условного отверстия)
X - присоединение (G - резьбовое, F - фланцевое)
Y - материал корпуса ( B - латунь, S - нержавеющая сталь, P - тефлон, H - чугун, L - пластик)
Z - материал уплотнения (V - VITON. E - EPDM. N - NBR. P - PTFE)

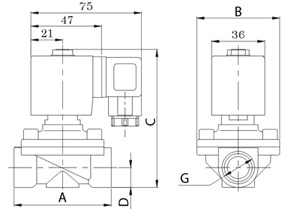

Схема клапана 2W31 (Ду 12-25)
|
Размер, мм |
2W31-12 |
2W31-15 |
2W31-20 |
2W31-25 |
|
A |
66 |
67 |
73 |
97 |
|
B |
56 |
55 |
56 |
77,5 |
|
C |
97 |
94 |
103 |
111 |
|
D |
13,5 |
13,5 |
16,5 |
20,5 |
|
G |
3/8" |
1/2" |
3/4" |
1" |
|
Вес, кг |
0,65 |
0,61 |
0,85 |
1,00 |
|
