Измеритель двухканальный ОВЕН 2ТРМ0


Измеритель 2ТРМ0 предназначен для измерения температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
-
ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
-
ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
-
ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
-
ВЫЧИСЛЕНИЕ РАЗНОСТИ двух измеряемых величин (ΔТ = Т1 – Т2)
-
ИНДИКАЦИЯ текущих значений измеренных величин Т1,Т2 или их разности на встроенном 4-х разрядном светодиодном цифровом индикаторе
-
ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
-
ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков во всех модификациях прибора
-
ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
-
СОХРАНЕНИЕ НАСТРОЕК при отключении питания
-
ЗАЩИТА НАСТРОЕК от несанкционированных изменений
ТУ 4211-016-46526536-2005
Прибор имеет сертификат соответствия ГОСТ Р
Прибор внесен в Государственный реестр средств измерений
Прибор имеет разрешение на применение РОСТЕХНАДЗОРА
Технические характеристики 2ТРМ0
|
Питание
|
|
Напряжение питания
|
|
|
Щ1, Щ2, Н, Д
|
~90...245 В, 47...63 Гц
|
|
Щ11
|
~90...245 В, 47...63 Гц
|
|
Потребляемая мощность
|
не более 7 ВА
|
|
Напряжение встроенного источника питания нормирую-
щих преобразователей
|
24 ± 2,4 В
|
|
Макс. допустимый ток источника питания
|
80 мА
|
|
Универсальные входы
|
|
Количество универсальных входов
|
2
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики изме-
рительных датчиков»
|
|
Время опроса одного входа:
|
|
|
Щ1, Щ2, Н, Д
|
для ТП и ТС - не более 0,8 сек;
для сигналов тока и напряжения -
не более 0,4 сек
|
|
Щ11
|
для ТП и ТС - не более 0,8 сек;
для сигналов тока и напряжения -
не более 0,1 сек
|
|
Предел основной приведенной погрешности измерения:
|
|
|
– для термоэлектрических преобразователей
|
±0,5 %
|
|
– для других датчиков
|
±0,25 %
|
|
Корпус
|
|
Габаритные размеры и степень защиты корпуса:
|
|
|
щитовой Щ1
|
96х96х65 мм, IP54*
|
|
щитовой Щ2
|
96х48х100 мм, IP54*
|
|
щитовой Щ11
|
96х96х49 мм, IP54*
|
|
настенный Н
|
130х105х65 мм, IP44
|
|
на DIN-рейку
|
90х72х58 мм, IP20
|
|
*со стороны передней панели
|
|
Условия эксплуатации
|
|
Температура окружающего воздуха
|
20...+50 оС
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Отн. влажность воздуха (при +35 оС и ниже б/конд. влаги)
|
30...80 %
|
Характеристики измерительных датчиков
|
Код
b1-0
(b2-0)
|
Тип
датчика
|
Диапазон
измерений
|
Разрешающая
способность*
|
|
01
|
ТСМ Cu50 ( =0,00426 °С-1)
|
-50...+200 °С
|
0,1 °С
|
|
09
|
ТСМ 50М (α=0,00428 °С-1)
|
-200...+200 °С
|
0,1 °С
|
|
07
|
ТСП Pt50 (α=0,00385 °С-1)
|
-200...+850 °С
|
0,1 °С
|
|
08
|
ТСП 50П (α=0,00391 °С-1)
|
-240...+1100 °С
|
0,1 °С
|
|
00
|
ТСМ Cu100 (α=0,00426 °С-1)
|
-50...+200 °С
|
0,1 °С
|
|
14
|
ТСМ 100М (α=0,00428 °С-1)
|
-200...+200 °С
|
0,1 °С
|
|
02
|
ТСП Pt100 (α=0,00385 °С-1)
|
-200...+850 °С
|
0,1 °С
|
|
03
|
ТСП 100П (α=0,00391 °С-1)
|
-240...+1100 °С
|
0,1 °С
|
|
29
|
ТСН 100Н (α=0,00617 °С-1)
|
-60...+180 °С
|
0,1 °С
|
|
30
|
ТСМ Cu500 (α=0,00426 °С-1)
|
-50...+200 °С
|
0,1 °С
|
|
31
|
ТСМ 500М (α=0,00428 °С-1)
|
-200...+200 °С
|
0,1 °С
|
|
32
|
ТСП Pt500 (α=0,00385 °С-1)
|
-200...+850 °С
|
0,1 °С
|
|
33
|
ТСП 500П (α=0,00391 °С-1)
|
-250...+1100 °С
|
0,1 °С
|
|
34
|
ТСН 500Н (α=0,00617 °С-1)
|
-60...+180 °С
|
0,1 °С
|
|
35
|
ТСМ Cu1000 (α=0,00426 °С-1)
|
-50...+200 °С
|
0,1 °С
|
|
36
|
ТСМ 1000М (α=0,00428 °С-1)
|
-200...+200 °С
|
0,1 °С
|
|
37
|
ТСП Pt1000 (α=0,00385 °С-1)
|
-200...+850 °С
|
0,1 °С
|
|
38
|
ТСП 1000П (α=0,00391 °С-1)
|
-250...+1100 °С
|
0,1 °С
|
|
39
|
ТСН 1000Н (α=0,00617 °С-1)
|
-60...+180 °С
|
0,1 °С
|
|
15
|
ТСМ 53М (α=0,00426 °С-1) (гр. 23)
|
-50...+200 °С
|
0,1 °С
|
|
04
|
термопара ТХК (L)
|
-200...+800 °С
|
0,1 °С
|
|
20
|
термопара ТЖК (J)
|
-200...+1200 °С
|
0,1 °С
|
|
19
|
термопара ТНН (N)
|
-200...+1300 °С
|
0,1 °С
|
|
05
|
термопара ТХА (K)
|
-200...+1360 °С
|
0,1 °С
|
|
17
|
термопара ТПП (S)
|
-50...+1750 °C
|
0,1 °С
|
|
18
|
термопара ТПП (R)
|
-50...+1750 °C
|
0,1 °С
|
|
16
|
термопара ТПР (В)
|
+200...+1800 °C
|
0,1 °С
|
|
21
|
термопара ТВР (А-1)
|
0...+2500 °С
|
0,1 °С
|
|
22
|
термопара ТВР (А-2)
|
0...+1800 °C
|
0,1 °С
|
|
23
|
термопара ТВР (А-3)
|
0...+1800 °C
|
0,1 °С
|
|
24
|
термопара ТМК (Т)
|
-200...+400 °C
|
0,1 °С
|
|
12
|
ток 0...5 мА
|
0...100 %
|
0,1 %
|
|
11
|
ток 0...20 мА
|
0...100 %
|
0,1 %
|
|
10
|
ток 4...20 мА
|
0...100 %
|
0,1 %
|
|
06
|
напряжение -50...+50 мВ
|
0...100 %
|
0,1 %
|
|
13
|
напряжение 0...1 В
|
0...100 %
|
0,1 %
|
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С
разрешающая способность прибора 1 °С
|

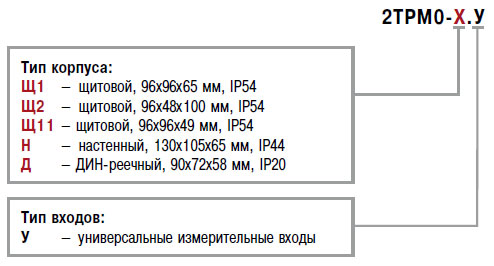

Обозначение при заказе:
|
