2W21 Клапан электромагнитный (соленоидный клапан)
Цены на клапана здесь

.
..Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с диафрагмой
Особенности:
-
Срабатывание при нулевом давлении
-
Высокая частота срабатывания катушки
Технические характеристики:
|
Параметры |
Значение |
|
Рабочая среда |
Вода, горячая вода, воздух, вакуум, масла, спирт |
|
Материалы |
Корпус: латунь или нержавеющая сталь
Уплотнения: NBR, EPDM, VITON |
|
Рабочие температуры клапана для уплотнения |
NBR: -10…80°С
EPDM: -10…120°С
VITON: -10…120°С |
|
Рабочее давление |
0,0…1,0 MПa |
|
Присоединение |
Резьбовое 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" |
|
Катушки |
Ду 12-25: S51B, S51H 40ВА(AC), 30 Вт(DC), IP65
Ду 32-50: SD01B, SD01H 35ВА(AC), 30 Вт(DC), IP65
Ду 32-50: SD02B, 35ВА(AC), 30 Вт(DC), IP65 |
|
Питание |
DC: 12В, 24В
AC: 24В, 110В, 220В |
|
Обозначение |
Ду,
мм |
Kv,
м³/ч |
Присоединение |
Pmin, МПа |
Pmax, МПа |
Катушка |
|
2W21-12GXV |
12 |
4,5 |
3/8" |
0,0 |
1,0 |
S51 |
|
2W21-15GXV |
15 |
4,5 |
1/2" |
0,0 |
1,0 |
S51 |
|
2W21-20GXV |
20 |
9,3 |
3/4" |
0,0 |
1,0 |
S51 |
|
2W21-25GXV |
25 |
12 |
1" |
0,0 |
1,0 |
S51 |
|
2W21-32GXV |
32 |
24 |
1 1/4" |
0,0 |
1,0 |
SD01 |
|
2W21-40GXV |
40 |
29 |
1 1/2" |
0,0 |
1,0 |
SD01 |
|
2W21-50GXV |
50 |
48 |
2" |
0,0 |
1,0 |
SD01 |
Расшифровка обозначения на примере клапана 2W21-50 XYZ
2W - модель клапана
21 - тип клапана (если в конце 1 - нормально закрытый, если 2 - нормально открытый)
50 - Ду, мм. (диаметр условного отверстия)
X - присоединение (G - резьбовое, F - фланцевое)
Y - материал корпуса ( B - латунь, S - нержавеющая сталь, P - тефлон, H - чугун, L - пластик)
Z - материал уплотнения (V - VITON. E - EPDM. N - NBR. P - PTFE)

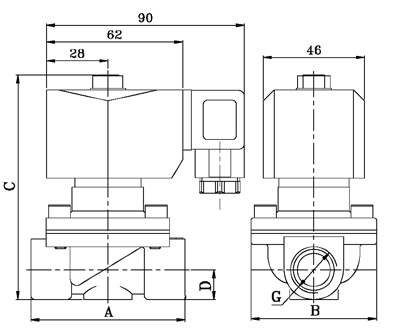

Схема 2W21 (Ду 12-25)
|
Размер, мм |
2W21-12 |
2W21-15 |
2W21-20 |
2W21-25 |
|
Материал корпуса |
латунь |
сталь |
латунь |
сталь |
латунь |
сталь |
латунь |
сталь |
|
A |
67 |
69 |
67 |
69 |
69 |
72 |
95 |
98 |
|
B |
57 |
57 |
57 |
57 |
58 |
55 |
77 |
72 |
|
C |
100 |
106 |
100 |
106 |
107 |
112 |
117 |
121 |
|
D |
13 |
14 |
13 |
14 |
16 |
17 |
21 |
21 |
|
G |
3/8" |
1/2" |
3/4" |
1" |
|
Вес, кг (латунь) |
0,85 |
0,89 |
0,91 |
1,43 |
|
Вес, кг (сталь) |
0,85 |
0,89 |
1,04 |
1,48 |
|
