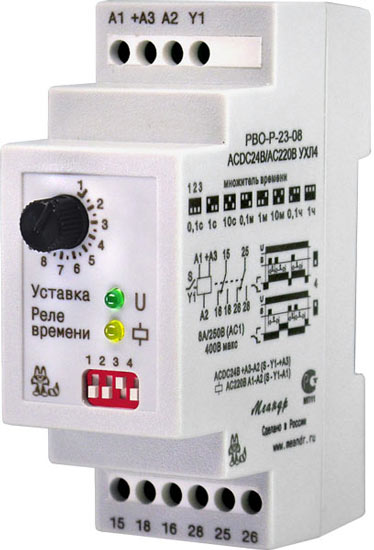

РВО-Р-23-08, РВО-Р-29-08

Назначение и особенности модификации

Реле времени РВО-Р-23 и РВО-Р-29-08 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки предварительно установленной выдержки времени по команде внешнего запуска.

Технические характеристики реле времени

Напряжение питания, B	АСDC24 В / АС220 В (подается одно из напряжений)
Диапазон выдержек времени	0,1 сек -10 час, разбит на 8 поддиапазонов
Установка времени	плавно
Диаграммы работы реле времени РВО-Р-23-08 выбирается переключателем №4
Диаграммы работы реле времени РВО-Р-29-08 выбирается переключателем №4
Погрешность установки	± 5 %
Погрешность отсчета выдержки времени	не более 2%
Длительность импульса запуска	не менее 50 мсек
8 поддиапазонов выдержек времени (выбирается переключателями № 1,2,3)	0,1-1с   1-10с     10-100с     0,1-1мин.     1-10мин.     10-100мин.   0,1-1час    1-10час
Максимальный коммутируемый ток	8A 250VAC/30VDC
Количество контактов	2 переключающие группы
Режим работы	круглосуточный
Габаритные размеры, мм	35 х 90 х 66
Крепление	рейка DIN
Масса, кг	0,1
