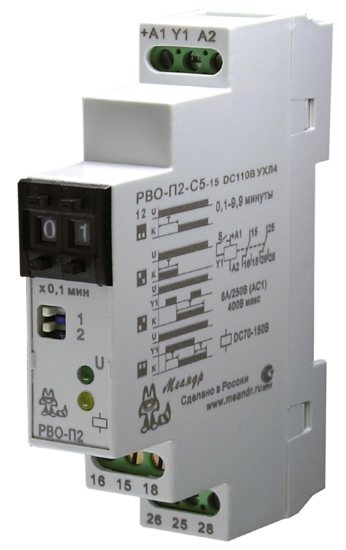

РВО-П2-С5-15

Назначение и особенности модификации

Универсальное многофункциональное реле времени РВО-П2-С5-15 предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени, имеет четыре диаграммы работы:

• задержка включения,
• задержка выключения,
• внешний запуск,
• внешний запуск, симметричная задержка на включение и отключение, дискретная установка, 2 переключающих контакта.

Реле времени предназначено для применения на объектах РЖД, поэтому имеет диапазон питающего напряжения DC70-150B.

Технические характеристики реле времени

Напряжение питания	DC110B по заказу на АСDC24В или АС220В
Диапазон напряжения питания	DC70-150B
Диаграммы работы выбираются переключателями №1,2	Задержка на включение
	Задержка на выключение (формирование импульса)
	Внешней запуск (формирование импульса по спаду управляющего сигнала)
	Внешний запуск, симметричная задержка на включение и отключение (реле времени с задержкой при срабатывании и при отпускании)
Диапазон выдержек времени	0,1-9,9* мин
Способ установки выдержки времени	дискретно
Погрешность отсчета выдержки времени	не более 2%
Максимальное коммутируемое напряжение	400 В
Максимальная коммутируемая мощность	2000 ВА
Количество контактов	2 переключающие группы
Режим работы	круглосуточный
Светодиодная индикация	Зеленый-подано питание Желтый-включение встроенного реле
Габаритные размеры	17,5 Х 90 Х 66мм
Крепление	DIN-рейка
