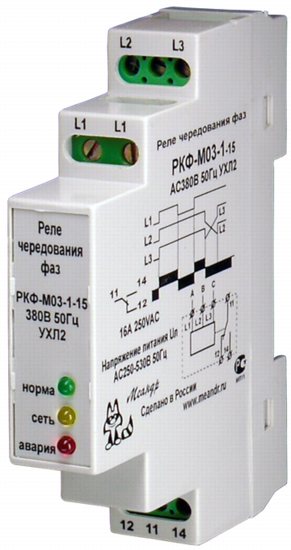

РКФ-М03-1-15

Назначение и особенности модификации

Реле контроля трехфазного напряжения РКФ-М03-1-15 предназначено для контроля наличия (обрыва), «слипания», порядка чередования фаз в цепях трехфазного напряжения с изолированной нейтралью. Предназначено для установки в щитовое оборудование.
Возможна замена реле:

• -реле производства ABB CM-PFE, CM-PFS, C554
• -реле производства Schneider Elektric RM4TG20
• -реле производства Siemens 3UG3511-1BQ50
• -реле производства Moeller EMR4-F500-2
• -реле производства Lovato 31 RAE 380

При подаче на реле трехфазного напряжения , если все контролируемые параметры находятся в норме, встроенное электромагнитное реле включается через время включения (tвкл), при этом мигает зеленый индикатор «норма» и замкнуты контакты реле 11-14 .

При возникновении неисправности в сети, контакты реле 11-14 размыкаются, а контакты 11-12 замыкаются и мигает красный индикатор “авария”. Диаграмма работы, схема подключения реле представлены в паспорте и на боковине корпуса прибора, технические характеристики - в таблице.

Технические характеристики реле контроля фаз РКФ-М03-1-15

Параметры / Наименование	РКФ-М03-1-15
Напряжение питания линейное оно-же контролируемое, В    (по исполнениям)	380, на заказ 100, 220, 400, 415
Минимальное допустимое линейное напряжение, В	250
Максимальное допустимое линейное напряжение, В	530
Контроль обрыва фазы	+
Контроль "слипания" фаз	+
Контроль чередования фаз	+
Время включения, tвкл	не более 1 с
Время выключения (реакции), tвыкл	не более 0.1 с
Воздействие вибрации	3g
Одиночные удары	5g
Тип контактов	1 переключаемая группа
Максимальный коммутируемый ток, А	16/АС250В
Светодиодная индикация	зеленый-подано питание, желтый-включено встроенное реле красный-авария
Потребляемая мощность, ВА	Не более 2
Климатическое исполнение	УХЛ 2 (-40 С… + 55 С)
Габаритные размеры, мм	17,5х90х66
