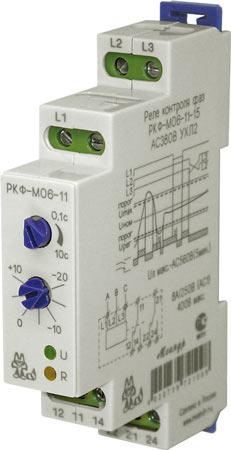

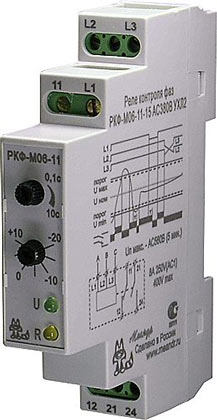

РКФ-М06-11/12/13-15

Назначение и особенности модификации

Реле контроля трехфазного напряжения предназначено для контроля наличия(обрыва), «слипания», порядка чередования фаз в цепях трехфазного напряжения с изолированной нейтралью, а также для контроля асимметрии, снижения -превышения напряжения. Имеются плавные регулировки.

При превышении напряжения >1,3 Uном реле фаз отключается без задержки.
РКФ-М06-11-15 Реле фаз общего применения. Имеет регулировку нижнего порога.
РКФ-М06-12-15 Реле фаз для защиты электродвигателей. Имеет регулировку асимметрии фаз.
РКФ-М06-13-15 Реле фаз для защиты электродвигателей крановых установок. Имеет регулировку асимметрии фаз. Отключена функция контроля чередования фаз.

Технические характеристики реле контроля фаз

Параметры / Наименование	РКФ-М06-11-15	РКФ-М06-12-15	РКФ-М06-13-15
Напряжение питания оно-же контролируемое,В    (по исполнениям)	100, 220, 380, 400, 415	100, 220, 380, 400, 415	100, 220, 380, 400, 415
Контроль обрыва фазы	+	+	+
Контроль "слипания" фаз	+	+	+
Контроль чередования фаз	+	+	нет
Контроль асимметрии фаз	>30%	5...25% регулируемый
Контроль повышения напряжения	1,3 Uном	1,3 Uном	1,3 Uном
Контроль снижения напряжения	0,8...1,1 Uном регулируемый	Синфазном снижении напряжения ниже – 0,5Uном
Задержка срабатывания, с	0,1-10		0,15
Тип контактов	2п	1з+1р	2п
Максимальный коммутируемый ток, А	ток коммутации 5а
Светодиодная индикация	зеленый-подано питание, желтый-включено встроенное реле
Потребляемая мощность, ВА	Не более 2
Климатическое исполнение	УХЛ 2 (-40 С… + 55 С)
Габаритные размеры, мм	17,5х90х66
