Универсальный ПИД-регулятор восьмиканальный ОВЕН ТРМ148
Применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.
Прибор выпускается в щитовом корпусе типа Щ4.
Функциональные возможности многоканального ПИД - регулятора ОВЕН ТРМ148
-
ЛИНЕЙКА СТАНДАРТНЫХ МОДИФИКАЦИЙ для наиболее распространенных технологических процессов
-
ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ для подключения широкого спектра датчиков
-
ДО ВОСЬМИ ВСТРОЕННЫХ ВЫХОДНЫХ ЭЛЕМЕНТОВ различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
– 2-х позиционными (ТЭНы, двигатели, устройства сигнализации);
– 3-х позиционными (задвижки, краны).
-
ВЫЧИСЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ от измеренных величин
-
ЗАДАНИЕ ГРАФИКА КОРРЕКЦИИ УСТАВКИ по измерениям другого входа или по времени
-
АВТОНАСТРОЙКА ПИД-РЕГУЛЯТОРОВ
-
РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ выходной мощностью
-
ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
-
ШИРОКИЕ ВОЗМОЖНОСТИ КОНФИГУРИРОВАНИЯ:
– программа быстрого старта EasyGo;
– программа « Конфигуратор ТРМ148 » для свободного конфигурирования прибора;
– задание параметров с лицевой панели прибора.
-
БЫСТРЫЙ ДОСТУП К УСТАВКАМ
Функциональная схема прибора (стандартные модификации)
Модификация 1
8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах

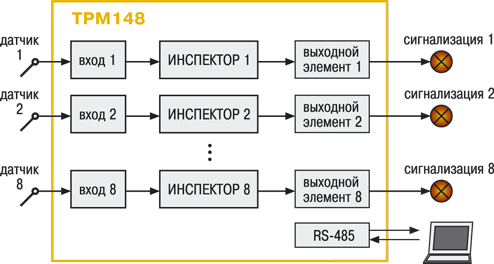

Модификация 2
8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания

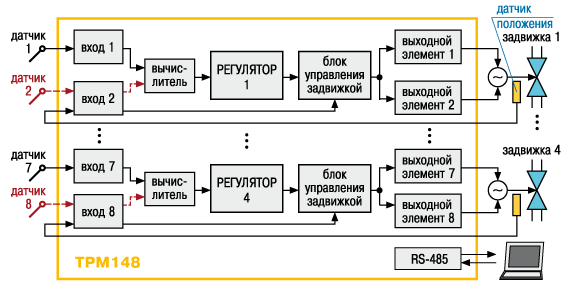

Модификация 3
4 канала управления 3-х позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.) Возможен процесс регулирования как с датчиком положения ИМ, так и без него. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов

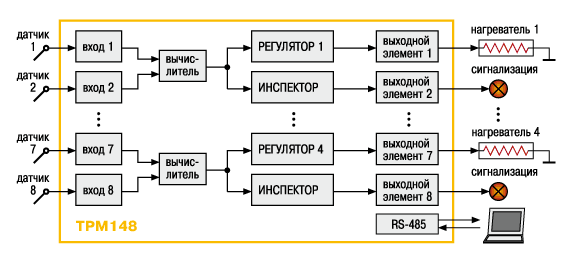

Модификация 4
4 канала регулирования по ПИД или ON/OFF закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов

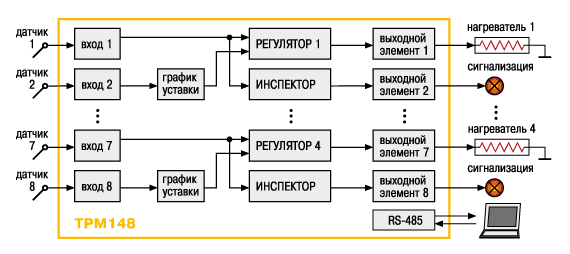

Модификация 5
4 канала регулирования по ПИД или ON/OFF закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины

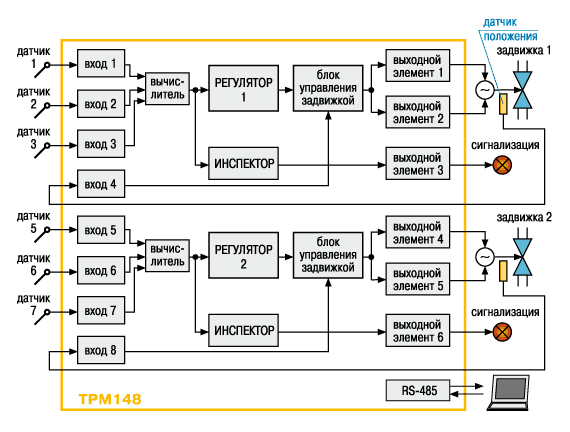

Модификация 6
2 канала регулирования 3-х позиционными ИМ (задвижками, заслонками, жалюзи и т. д.). Регулируемая величина может быть вычислена по результатам измерений трех входов. Имеется вход для подключения датчика положения. В каждом канале осуществляется контроль нахождения регулируемой величины в заданном диапазоне

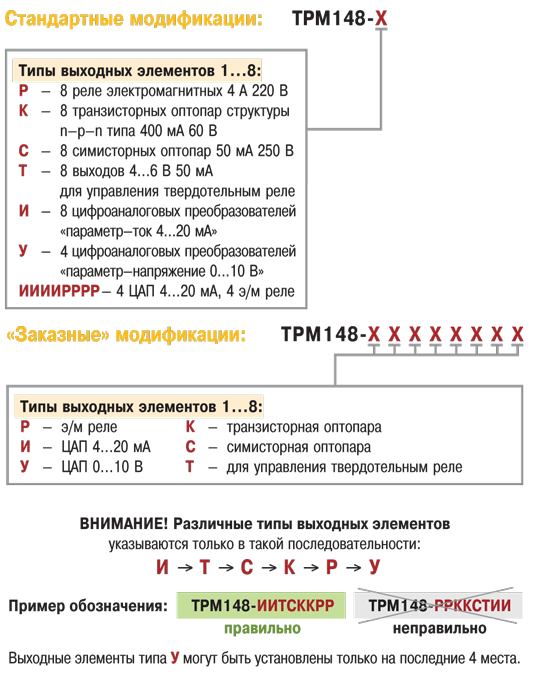

Обозначение при заказе:
