ЕЛ-11,12,13
Назначение и особенности модификации
Реле контроля трехфазного напряжения предназначено для контроля наличия(обрыва), «слипания», порядка чередования фаз в цепях трехфазного напряжения с изолированной нейтралью, а также для контроля асимметрии, снижения -превышения напряжения.

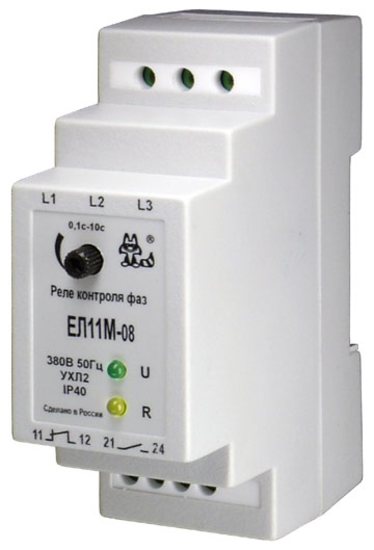

ЕЛ-11М-08 Реле фаз общего применения.
ЕЛ-12М-08 Реле фаз для защиты электродвигателей.
ЕЛ-13М-08 Реле фаз для защиты электродвигателей крановых установок. Отключена функция контроля чередования фаз.
Технические характеристики реле контроля фаз
|
Параметры / Наименование |
ЕЛ-11М-08 |
ЕЛ-12М-08 |
ЕЛ-13М-08 |
Напряжение питания оно-же контролируемое, В
(по исполнениям) |
100, 220, 380, 400, 415 |
100, 220, 380, 400, 415 |
100, 220, 380, 400, 415 |
|
Контроль обрыва фазы |
+ |
+ |
+ |
|
Контроль "слипания" фаз |
+ |
+ |
+ |
|
Контроль чередования фаз |
+ |
+ |
нет |
|
Контроль асимметрии фаз |
>30% |
>20% |
>20% |
|
Контроль повышения напряжения |
1,3 Uном |
1,3 Uном |
1,3 Uном |
|
Контроль снижения напряжения |
0,8 Uном |
Синфазном снижении напряжения ниже – 0,5Uном |
Синфазном снижении напряжения ниже – 0,5Uном |
|
Задержка срабатывания, с |
0,1-10 |
0,1-10 |
0,15 |
|
Тип контактов |
1з+1р |
|
Максимальный коммутируемый ток, А |
8 |
|
Светодиодная индикация |
зеленый-подано питание,
желтый-включено встроенное реле |
|
Потребляемая мощность, ВА |
Не более 2 |
|
Климатическое исполнение |
УХЛ 2 (-20 С… + 55 С) |
|
Габаритные размеры, мм |
35х90х63 |
|
