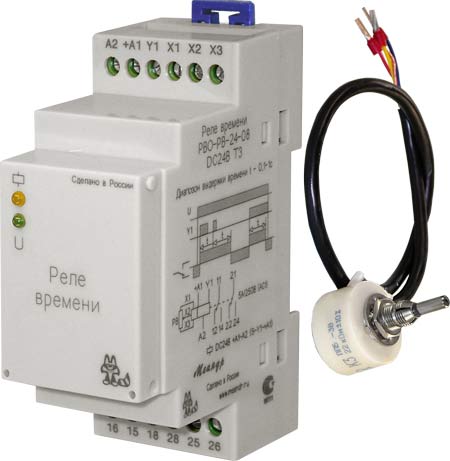

Реле времени с внешним потенциометром РВО-РВ-хх-08
![](/cat/rvo_rv_big.jpg)
Назначение и особенности модификации
Реле времени с внешним потенциометром РВО-РВ-хх-08 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки предварительно установленной выдержки времени заданную внешним потенциометром.
Технические характеристики реле времени
Напряжение питания, B |
АСDC24 В
АС220 В
(по исполнению)* |
Диапазон выдержек времени |
0,1 сек -10 час, разбит на 8 поддиапазонов
(или по исполнению, к примеру 0,1 - 1сек) |
Установка времени |
плавно |
Погрешность установки |
± 5 % |
Погрешность отсчета выдержки времени |
не более 2% |
Длительность импульса запуска |
не менее 50 мсек |
8 поддиапазонов выдержек времени
(выбирается переключателями № 1,2,3)
(или по исполнению на выбранный диапазон времени,
к примеру, 0,1 - 1сек, см.фото РВО-РВ,
при заказе указать необходимый диапазон времени или 0,1с-10ч) |
0,1-1с
1-10с
10-100с
0,1-1мин.
1-10мин.
10-100мин.
0,1-1час
1-10час |
Максимальный коммутируемый ток |
5A 250VAC/30VDC |
Количество контактов |
2 переключающие группы |
Назначение контактов |
+А2, А1 Uпит |
Y1 внешний запуск |
Х1, Х2, Х3 подключение потенциометра |
16,15,18 28,25,26 - контакты реле |
Длительность импульса запуска
(для диаграмм работающих с внешним запуском) |
не менее 50 мсек |
Режим работы |
круглосуточный |
Габаритные размеры, мм |
35 х 90 х 66 |
Крепление |
рейка DIN, ровная поверхность |
Масса, кг |
0,1 |
