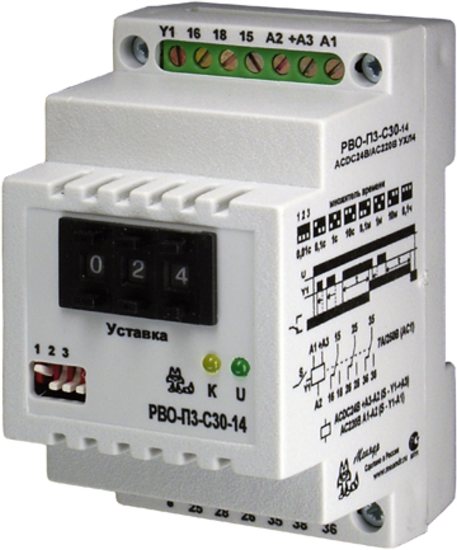

РВО-П3-С30-14

Реле времени РВО-П3-С30 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки предварительно установленной выдержки времени под управлением команды внешнего запуска.

Для работы требуется непрерывная подача напряжения питания.

Работа реле времени

При подаче питания на реле включается индикатор «U». По переднему фронту сигнала внешнего запуска Y1 начинается отсчет установленной выдержки времени t . Если длительность сигнала Y1 будет меньше установленной выдержки времени t, то отсчет времени будет прерван по окончании управляющего воздействия Y1 и возобновиться вновь передним фронтом следующего сигнала внешнего запуска Y1.

Если длительность сигнала Y1 будет больше установленной выдержки времени, то через время t включится встроенное электромагнитное реле. После снятия сигнала Y1 встроенное реле будет оставаться включенным до снятия питания или команды внешнего запуска. После снятия сигнала внешнего запуска Y1 вновь начинается отсчет времени t, через которое исполнительное реле выключается. Если во время отсчета выдержки времени t до выключения реле вновь поступит управляющее воздействие Y1, то по его переднему фронту отсчет времени будет прерван , а по заднему фронту возобновиться вновь и через время t исполнительное реле выключится.

Сигнал внешнего запуска можно сформировать путем замыкания и размыкания клемм «Y1» и «А1» при напряжении питания АС220 В или «Y1» и «+А3» при напряжении питания АСDC24 В.

Технические характеристики реле времени

Напряжение питания	АС220 В ± 10%, 50 Гц; АСDC24 В ± 10%
Диапазон выдержек времени	0,01 сек-166,5 час разбито на 8 поддиапазонов
Погрешность отсчета выдержки времени	не более 2%
Максимальное коммутируемое напряжение	400B
Количество и тип контактов	3 переключающие группы
Габаритные размеры	52,5 Х 90 Х 63 мм
Масса	0,2 кг
