РВ3-П2-У-14, РВ3-П2-1-14

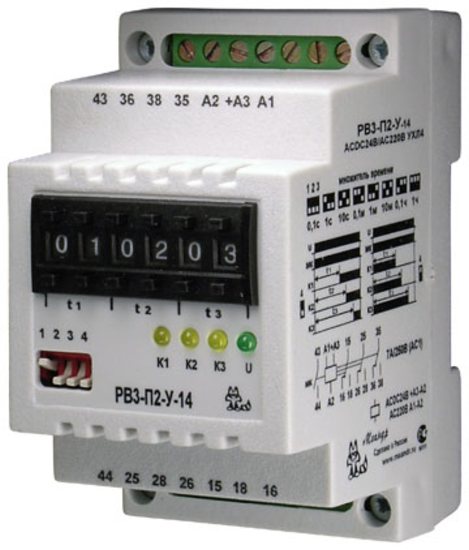

Реле времени РВ3-П2-У-14
Реле времени трехцепное с мгновенным контактом и скользящим контактом РВ3-П2-1-14
Трехцепное реле времени РВ3-П2-У-14 предназначено для выдачи команд в цепи схем управления через контакты встроенных электромагнитных реле после отработки предварительно установленных выдержек времени. Отсчет установленной выдержки времени по трем цепям начинается с подачей питающего напряжения, включение мгновенного контакта происходит без задержки.
РВ3-П2-1-14 - замена реле времени серии РСВ,
Реле времени серии РВ-100: 113, 128, 132, 142
Реле времени серии РВ-200: 218, 228, 238, 248
РВ3-П2-У-14 - замена реле времени серии ВЛ-56, ВС43 и др.
Технические характеристики времени РВ3-П2-У-14 с мгновенным и скользящим контактом РВ3-П2-1-14
Параметр |
РВ3-П2-У-14 |
РВ3-П2-1-14 |
Напряжение питания, В |
ACDC24/AC220
или ACDC48-250
(указать при заказе) |
Диапазон выдержек времени: импульс, пауза
скользящий переключающий контакт* |
0,1 сек -99 час, разбит на 8 поддиапазонов
- |
0,1 сек -99 мин, разбит на 4 поддиапазона
0,2с или 0,5с
опред. положением перекл. 4 |
Погрешность отсчета выдержки времени |
не более 2% |
Максимальное коммутируемое ток |
7А/250 В(АС1) |
Максимальная коммутируемая мощность |
2000 ВА |
Количество контактов |
1 переключающая группа на каждую цепь,
+замыкающий мгновенный контакт |
2* переключающие группы,
скользящий переключающий контакт,
замыкающий мгновенный контакт |
Диаграмма работы, начало с паузы или с импульса
определяется положением DIP переключателя |
№4 |
№3
для двух перекл. групп |
Режим работы |
круглосуточный |
Степень защиты реле |
по корпусу IP40,
по клеммам IP10 |
Габаритные размеры, мм |
55 х 90 х 66 |
Масса, кг |
0,2 |
Поддиапазоны выдержек
определяется положением DIP переключателей
Диапазон времени общий для трех (двух) цепей,
время каждой цепи устанавливается своими переключателями. |
переключатель №-1,2,3
0,1-9,9с
1-99с
10-990с
0,1-9,9м
1-99м
10-990м
0,1-9,9ч
1-99ч |
переключатель №-1,2
0,1-9,9с
1-99с
0,1-9,9м
1-99м
уставка для двух цепей |
|
