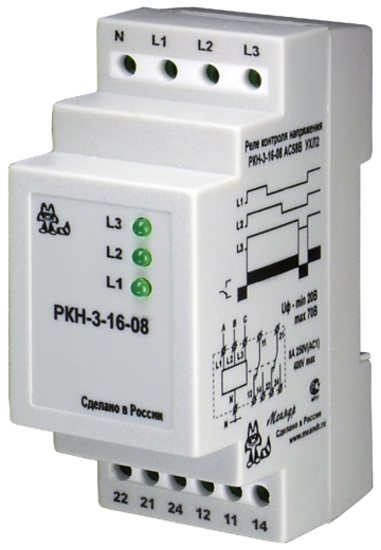

РКН-3-16-08
![](/cat/rkn-3-16-08_big.jpg)
Назначение и особенности модификации
Реле контроля трехфазного напряжения РКН-3-16-08 предназначено для контроля пропадания всех трех фаз в сетях с нейтралью. Встроенное электромагнитное реле срабатывает при снижении (пропадании) всех трех фаз менее 35% от номинального напряжения.
Разработано для применения в секциях подстанций типа РП, РТП напряжением 6,10кВ.
Технические характеристики реле напряжения РКН-3-16-08
Напряжение питания оно-же контролируемое напряжение, В |
Фазное 58 (линейное 100) |
Максимально допустимое напряжение, В |
130 |
Минимально допустимое напряжение, В |
35 |
Контроль обрыва всех трех фаз |
да |
Контроль «слипания» фаз |
- |
Контроль чередования фаз |
- |
Контроль асимметрии фаз |
- |
Контроль повышения напряжения |
- |
Контроль снижения напряжения |
- |
Задержка срабатывания, сек |
0,1 |
Контакты реле |
1 замыкающий и 1 размыкающий |
Максимальный коммутируемый ток |
8 А /250 В |
Габаритные размеры, мм |
35 x 90 x 63 |
|
0,1 |
сигнализация |
три зеленых индикатора для каждой из фазы |
способ крепления |
рейка DIN |
