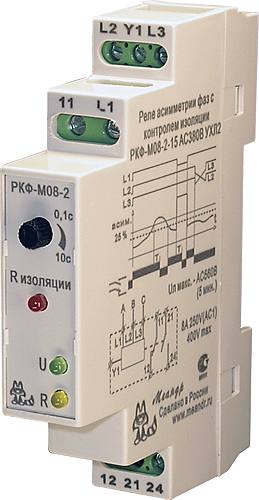

РКФ-М08-2-15
Назначение и особенности модификации
Реле контроля трехфазного напряжения предназначено для контроля наличия(обрыва), «слипания», порядка чередования фаз в цепях трехфазного напряжения с заземленной нейтралью, а также для контроля асимметрии снижения -превышения напряжения. При превышении напряжения >1,3 Uном реле фаз отключается без задержки. Реле имеет предпусковой контроль сопротивления изоляции. Реле контролирует сопротивление изоляции между трехфазной сетью переменного тока и защитным проводом.
РКФ-М08-2-15 Реле фаз для защиты электродвигателей. Предпусковой контроль сопротивления изоляции двигателя.
РКФ-М08-3-15 Реле фаз для защиты электродвигателей крановых установок. Предпусковой контроль сопротивления изоляции двигателя. Отключена функция контроля чередования фаз.
Особенности! Возможно применение реле в сетях с изолированной нейтралью, но функция контроля изоляции работать не будет!
Технические характеристики реле контроля фаз
Параметры / Наименование |
РКФ-М08-2-15 |
РКФ-М08-3-15 |
Напряжение питания оно-же контролируемое, В
(по исполнениям) |
100, 220, 380, 400, 415 |
Контроль сопротивления изоляции <500ком |
+ |
Контроль обрыва фазы |
+ |
Контроль "слипания" фаз |
+ |
Контроль чередования фаз |
+ |
нет |
Контроль асимметрии фаз |
>25% |
Контроль повышения напряжения |
3 Uном |
Контроль снижения напряжения |
Синфазном снижении напряжения ниже до 0,5 Uном |
Задержка срабатывания, с |
0,1-10 |
0,15 |
Тип контактов |
2п |
1з+1р |
Максимальный коммутируемый ток, А |
5 |
Светодиодная индикация |
зеленый-подано питание,
желтый-включено встроенное реле
красный-сопротивление изоляции менее 500ком |
Потребляемая мощность, ВА |
Не более 2 |
Климатическое исполнение |
УХЛ 2 (-40 С… + 55 С) |
Габаритные размеры, мм |
17,5х90х66 |
