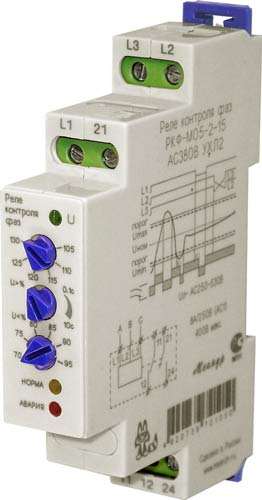

РКФ-М05-1-15, РКФ-М05-2-15
Назначение и особенности модификации
Реле контроля трехфазного напряжения РКФ-М05-1-15 предназначено для контроля напряжения с изолированной нейтралью. Имеет раздельные регулировки верхнего, нижнего порогов, задержку срабатывания.
-
Контроль повышения напряжения от 105 до 130% Uном
-
Контроль снижения напряжения от 70 до 95% Uном
-
Контроль порядка чередования фаз
-
Контроль обрыва фаз
-
Контроль "слипания" фаз
-
Задержка срабатывания от 0,1 до 10 сек
В реле контроля трехфазного напряжения РКФ-М05-2-15 отключена функция контроля чередования фаз
Возможна замена реле:
-
реле производства ABB CM-PVE, CM-MPS, CM-PVS, C556.01
-
реле производства Schneider Elektric RM4TR32
-
реле производства Siemens 5TT3 408
-
реле производства Moeller EMR4-F500-2
-
реле производства Lovato 31 DRV3 400, 31 ASF 380, 31 RV3E 380
-
реле производства Turck SSU 34 / 400V
Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМА», при этом контакты реле 21-24 замыкаются, а контакты 11-12 - размыкаются.
При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчета времени срабатывания реле, если задержка установлена. При этом контакты 21-24 - разомкнуться, контакты 11-12 - замкнуться и включится мигающий индикатор «АВАРИЯ». При пропадании двух или трех фаз одновременно реле выключится без отсчета задержки времени срабатывания.
При возвращении контролируемого параметра в норму, реле включится сразу, без учета задержки времени срабатывания, о чем будет сигнализирует мигающий индикатор «НОРМА».
Готовится к выпуску реле РКФ-М05-1(2)-15 в корпусе модульного исполнения с креплением на рейку Дин и ровную поверхность, нумерация клемм для подключения изменяется, информация см. ниже.
Технические характеристики реле контроля фаз РКФ-М05-1-15, РКФ-М05-2-15
Параметры / Наименование |
РКФ-М05-1-15 |
РКФ-М05-2-15 |
Напряжение питания линейное оно-же контролируемое, В
(по исполнениям) |
380,
на заказ 100, 220 |
Минимальное допустимое линейное напряжение, В |
190В |
Максимальное допустимое линейное напряжение, В |
530 |
Контроль обрыва фазы |
+ |
Контроль "слипания" фаз |
+ |
Контроль чередования фаз |
+ |
- |
Гистерезис напряжения зоны срабатывания |
4% Uном |
Задержка срабатывания реле |
0.1-10 с |
Воздействие вибрации |
3g |
Одиночные удары |
5g |
Количество и тип выходных контактов |
1 замыкающий и 1 размыкающий контакты |
Максимальный коммутируемый ток, А |
8/АС250В |
Светодиодная индикация |
зеленый-подано питание,
желтый-включено встроенное реле
красный-авария |
Потребляемая мощность, ВА |
Не более 2 |
Климатическое исполнение |
УХЛ 2 (-40 С… + 55 С) |
Габаритные размеры, мм |
17,5х90х66 |
