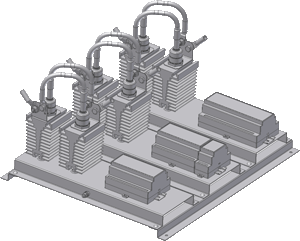

МБТ (трехфазная нагрузка)
![](/cat/mbt3f160t2.gif)
Блоки МБТ могут работать как под управлением приборов Термодат, так и с другими устройствами управления. Выходное напряжение или мощность могут задаваться вручную, переменным резистором или кнопками на передней панели. Блоки имеют токовый вход управления, для работы с традиционной аналоговой автоматикой. Блоки имеют панель индикации с алфавитно-цифровым индикатором. Кнопки на панели индикации позволяют выбрать режим работы. В рабочем режиме на индикацию выводится задаваемая мощность и служебная информация. Микроконтроллер осуществляет управление блоком, реализует выбранный метод управления мощностью, а также предоставляет дополнительные функции, такие как ограничение скорости изменения мощности и защиту от неполнофазного включения трехфазных блоков. Питание блоков МБТ ~220 В +10% - 20%, 50 Гц.
Методы управления мощностью:
-
фазоимпульсное управление (управление по углу отсечки в каждом полупериоде)
-
метод равномерно распределенных рабочих сетевых периодов (с включением нагрузки в нуле)
-
широтно-импульсное управление (с включением нагрузки в нуле)
-
широтно-импульсное управление с фазовым ограничением максимального напряжения
Входные сигналы управления:
-
цифровой сигнал от прибора типа Термодат (Т-выход), задающий требуемую мощность на нагрузке
-
интерфейс RS485, связывающий блок с приборами или компьютером
-
аналоговый сигнал 0…5 мА или 4…20 мА
-
ручное задание мощности переменным резистором
-
ручное задание мощности кнопками с цифрового пульта блока.
Охлаждение тиристоров
Для охлаждения тиристоров силовые блоки имеют радиаторы. Площадь радиаторов в блоках на токи до 160 А подобрана так, чтобы при максимальном токе и температуре воздуха 30°С, температура радиатора не превышала 100°С. Мощные силовые блоки (токи 320А и выше) имеют вентиляторное охлаждение. Специальный контроллер измеряет температуры радиаторов и включает вентиляторы при нагреве выше 80°С.
