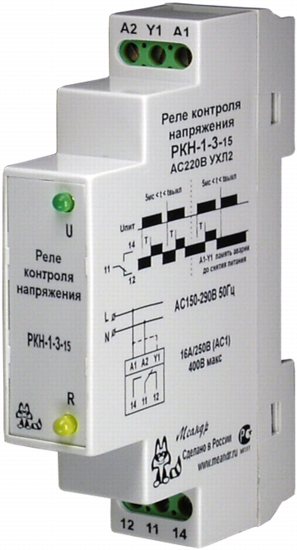

РКН-1-3-15 (В однофазной сети)
-
Обнаружение кратковременного пропадания сетевого напряжения (от 5мс)
-
Ширина корпуса 17.5 мм
-
Не требует дополнительного напряжения питания
-
Широкий диапазон напряжения контроля
-
Коммутируемый ток до 16А при напряжении 250В
-
Два режима работы: с памятью и без памяти
Работа реле
Реле предназначено для обнаружения кратковременных пропаданий напряжения в однофазной сети в схемах АПВ для обеспечения нормального перезапуска системы (например, при срабатывании АВР). Длительность обнаруживаемых провалов - 5мс. и более. При включении напряжения питания реле включается с задержкой tвкл.
Реле может работать в двух режимах : с памятью и без памяти.
Режим работы без памяти, т.е. после обнаружения кратковременного провала сети (5мс < t < tвыкл) исполнительное реле отключается на время tз. При обнаружении аварийной ситуации длительностью более tвыкл реле работает без памяти, т.е. после восстановления параметров сети до нормы—реле включается автоматически через tвкл.
Режим работы с памятью. В этом режиме при обнаружении кратковременного провала сети исполнительное реле отключается до снятия напряжения питания.
В любом случае при провалах напряжения любой длительности реле отключается на время tз + tпровала. Устанавливается на монтажную шину DIN EN 50022. Переднее подключение проводов питания и коммутируемых электрических цепей. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 кв. мм.
Технические характеристики
Номинальное напряжение питания
|
АС220 В, 50-60Гц |
Допустимое напряжение питания
|
АС150-290В |
Потребляемая мощность, не более
|
3 ВА |
Минимальная длительность обнаруживаемого провала напряжения
|
5 мс |
Наличие памяти коротких провалов
|
есть |
Время включения, tвкл
|
не более 0.5 с |
Время задержки, tз
|
не более 0.5 с |
Время выключения, tвыкл
|
не менее 3 с |
Коммутируемый ток / напряжение
|
8А 250В АС |
Число циклов под нагрузкой
|
100000 |
Число механических циклов
|
1000000 |
Температура окружающей среды
|
- 25 + 55 оС |
Температура хранения
|
- 40 + 60 оС |
Габаритные размеры
|
17,5Х90Х66мм |
Степень защиты
|
IP40—корпус, IP20—клеммы |
